製品概要

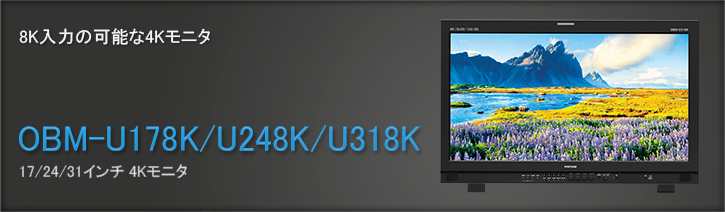

HDR対応 8Kモニタ(4Kパネル) Uシリーズ
12G-SDIを直接入力可能、HDRの映像を表現可能な8Kモニタです。
8K入力（12G-SDI×4　IN）に対応しています。

特長

・17, 24, 32インチをラインナップ
・3G/6G/12G入力対応
・HDR表示機能：PQ（SMPTE ST 2084)およびHLGのEOTFカーブに対応
・各社カメラログ対応(S-Log2,3, Log-C, C-Log, J-Log1など)
・音声、タイムコード、波形、ベクトル表示機能
・AC/DC両対応

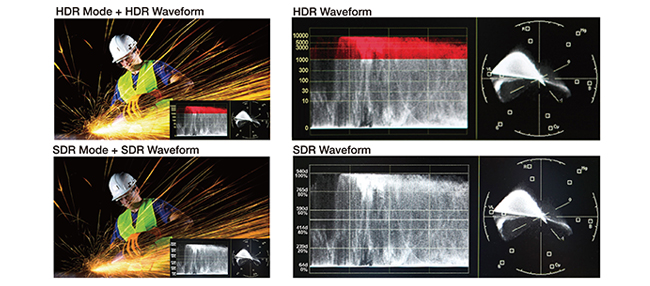

波形・ベクトル表示

波形やベクトルの表示位置は左上/右上/左下/右下から選択可能です。
HDR選択時には、選択されたHDRの方式に応じたスケールで波形を表示します。
クリップされて再現されない領域は赤色で表示されます。

仕様

  OBM-U178K OBM-U248K OBM-U318K
【製品名】 17インチ8KLCDモニタ 24インチ8KLCDモニタ 32インチ8KLCDモニタ
【入力信号】
4BNC 12G/6G/3G/HD-SDI  4ch
HDMI HDMI  1ch　
SFP SFP 2ch
【入力フォーマット】
SMPTE ST 2082-12
(12G Quad 8K)		 4320p(60/59.94/50)
SMPTE ST 2082-10
(12G Single)		 2160p(60/59.94/50/30/29.97/25/24/23.98)
SMPTE ST 2081-11
(6G Dual)		 2160p(60/59.94/50)
SMPTE ST 2081-10
(6G Single)		 2160p(30/29.97/25/24/23.98)
SMPTE 425M AB 1080p(60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF)
1080i(60/59.94/50)
SMPTE 274M/292M 1080p(30/29.97/25/24/23.98)
1080i(60/59.94/50)
SMPTE 296M 720p(60/59.94/50)
SMPTE 260M 1920x1035i(60/59.94)
SMPTE 2048 2048x1080p(24/23.98/24sF/23.98sF)
HDMI 2.0 2160p(60)
【液晶パネル LED仕様】
インチ数 17.3" 23.74" 32"
解像度 3840×2160(16:9)
ドットピッチ 0.09945mm 0.1369mm 0.1845mm
最大色数 10bit, 1073M 色
視野角 上下左右178度
輝度 1500cd/㎡ 540cd/㎡ 1000cd/㎡
コントラスト 1000:1 1200:1 1500:1
表示サイズ 381.89 x 214.81mm 525.65 x 295.70mm 708.48 x 398.52 (mm)
【一般仕様】
電源電圧

AC(100-230V)
50/60Hz
DC24V

 AC(100-230V)
50/60Hz
DC12/24V		 AC(100-240V)
50/60Hz
DC24V
消費電力 75W 80W 120W
動作温度範囲 0～40℃
動作湿度範囲 20%～80%RH(結露無きこと)
外形寸法 445(W)
329(H)
120(D)
mm
(スタンド込) 		 605(W)
400(H)
140(D)
mm
(スタンド込) 		 762(W)
512(H)
190(D)
mm
(スタンド込)
質量 7.7kg 10.5kg 14.8kg
【オプション】    ラックマウント金具、キャリングケース
