製品概要
8K 60p映像の撮影・収録・再生・ライン出力が可能なカメラ/記録部一体型の8Kカムコーダー
カメラヘッド（センサー部）、CCU（Camera Control Unit、信号処理部）、レコーダ（記録部）から成る8K撮影収録システムを
一体化して大幅に小型化。さらにGrass Valley HQX Codec ※によるワークフローの大幅な改善を実現。
遅い、重い、膨大な時間がかかるといった従来の問題を一挙に解決し、8K映像制作の常識をくつがえします。
撮影時のリアルタイム出力により8Kライブ配信にも対応。
ショルダータイプのデザインで可搬性を向上させ、撮影スタイルの多様性にも対応しました。
本製品はシャープ株式会社の製品です。アストロデザイン株式会社は日本国内でのカムコーダー販売の総代理店です。
http://www.sharp.co.jp/business/8k-camera/products/8k-camcorder/
特長
・高解像度8K
3,300万画素 Super35mm CMOSイメージセンサー搭載
・リアルタイム収録
Grass Valley HQX Codecを採用し、8K 60p YCbCr422 10bitリアルタイム収録を実現。
専用メモリーパック（4TB）で80分の記録時間。
Grass Valley HQX Codec対応編集システムによるワークフローに対応。
・非圧縮映像出力
収録と同時に8K 60p非圧縮映像を出力（12G-SDIｘ4）し、ライブ、コンサート会場などでの8K映像演出も可能。
収録後の再生出力にも対応。
・高速データ転送
カムコーダー本体の10GbE端子または転送ボックス（オプション）により、収録した素材を編集環境へと高速転送。
・人にやさしいメカニズム
ショルダータイプの筐体デザインを採用。Ｖマウントバッテリー搭載で、撮影時のワンマン運用を実現。
※Grass Valley HQX Codec
高画質・高速処理・高い世代耐性（圧縮・伸長を繰り返した場合の映像劣化が小さい）を実現した、世界中の放送局で採用されている編集用コーデックです。10bitのHD/4K/8Kをサポートし、放送フォーマットに捉われないフレームサイズ/レート、フィールドオーダー、ピクセルアスペクト比に対応し、さまざまな用途で活用できる柔軟性も兼ね備えています。
Grass Valley HQX Codecの詳細は以下のホワイトペーパーに記載されています。
https://www.ediusworld.com/wp/wp-content/uploads/2017/12/HQX_Whitepaper_J.pdf
仕様
カメラ部
| 項目 | 仕様 |
|---|---|
| 撮像素子 | スーパー35mm 相当単板CMOSイメージセンサ 24.576mm×13.824mm |
| 有効画素数 | 約3300万画素 |
| ADCビット深度 | 14bit |
| 内蔵NDフィルター | クリア、1/4ND、1/16ND、1/64ND |
| レンズマウント | PLマウント |
| 電子シャッター | 1/24, 1/48, 1/50, 1/60, 1/100, 1/120, 1/240, 1/480, 1/960, 1/1920 バリアブルシャッター(1/24秒〜1/10000秒) |
| フレーム周波数 | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz |
| カラーフィルター | 3200K, 4400K, 5900K(ワンプッシュオートホワイトバランス装備) |
| ゲイン | -3.0, +3, +6, +9, +12, +18dB |
| ガンマカーブ | HLG(ダイナミックレンジ400, 600, 800, 1000, 1200, 2000%) Logガンマ |
| 色域 | ITU-R BT.2020/709 |
入出力端子
| 項目 | 仕様 |
|---|---|
| SDI出力 | BNC × 4 4K出力時：クアッドリンク 3G-SDI, 4:2:2 2SI 8K出力時：クアッドリンク 12G-SDI, 4:2:2 2SI |
| BNC × 1 HD WFM用（フォーカスアシスト機能付き） 1.5G-SDI 4:2:2(ガンマHLG/Logガンマ互換) |
|
| アナログオーディオ入力 | AUDIO IN XRLタイプ3ピン(凹)×2(ファンタム電源対応) |
| マイク入力 | NIC IN XLRタイプ5ピン(凹)×1(ファンタム電源対応) |
| VF出力 | HIROSE同軸多極ピン(+12V 1A電源供給/タリーRG対応) |
| MADIオーディオ | BNC × 1（28CH) |
| TC IN/OUT | TC IN/OUT BNC × 1(TC IN/OUT 切り替え式) |
| ゲンロック入力 | BNC × 1 |
| 接点入出力(独自仕様) | 10ピン × 1(接点入力 × 4, 接点出力 × 2, シリアル通信入出力 × 各1) |
| レンズリモート | 12ピン × 1(Lens serial interface Rev.1.03準拠) |
| ヘッドホン出力 | ステレオミニジャック × 1 |
| スピーカー出力 | モノラル |
| 10Gb Ethernet | SFP + × 1 |
記録部
| 項目 | 仕様 |
|---|---|
| SDカード | SDHC × 1(Proxy記録、ファームウエアアップデート用) |
| ストレージ | SSDパック（MM-210) |
| スロット数 | 1 |
| 収録時間 | 40分/8K 60p : 100分/8K 24p(2TB SSDパック使用時) |
| ビデオコーデック | Grass Valley HQX Codec (7680×4320 4:2:2 10bit) |
| ビデオ圧縮率 | 6Gbps@60p (約1/7） |
| オーディオフォーマット | リニアPCM 24bit 48kHz 32CH |
基本部
| 項目 | 仕様 |
|---|---|
| 電源電圧 | DC12 - 17V |
| バッテリー | Vバッテリー互換 |
| 質量（カメラ本体のみ) 質量(標準構成) |
約5kg 約10kg(カメラ本体：約5kg、標準レンズ：約2.9kg |
| ビューファインダー：1kg、標準バッテリー：約1kg | |
| 外形寸法 | 155(W)×188(H)×312(D)mm(突起部含まず) |
| 消費電力 | 約80W(非記録時) |
| 動作温度範囲 | 0～40℃ |
| 保存温度 | -20～+60℃ |
| 最低連続動作時間 | 40分以上(標準構成時) |
付属品
| 項目 | 仕様 |
|---|---|
| AC/DCアダプター | 130W 13V DC出力 XLR4ピン凹 |
| MM-210 SSDパック | 2TB×1 |
| 取扱説明書 | CD-ROM×1 |
| ファイル転送ソフト | CD-ROM×1 １０GbE経由でのデータ転送ソフト(Pear to Pear接続時) 転送BOX経由でのデータ転送ソフト Win/Mac両対応 |
周辺機器

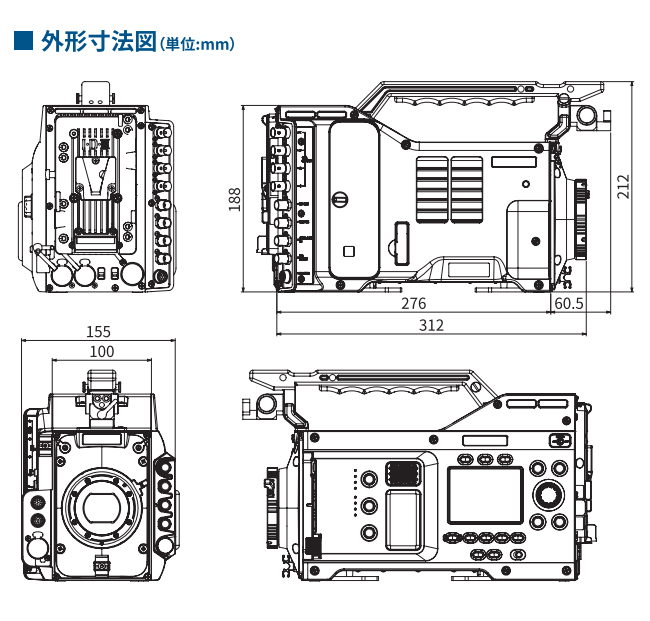

外形寸法図
